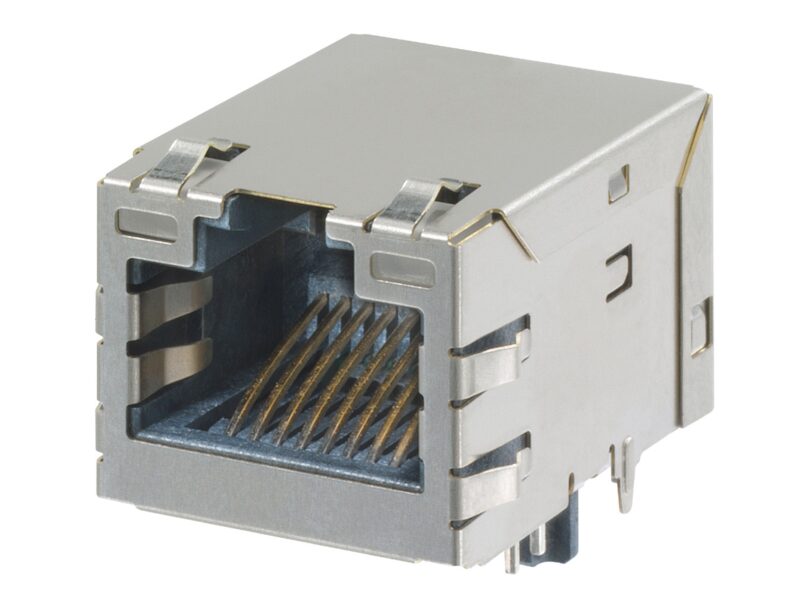

Connecteur RJ45 mono-port pour l’assemblage automatisé
Cette publication existe aussi en Français
Contraints d’augmenter la productivité tout en réduisant le coût global, les fabricants cherchent à automatiser entièrement leurs chaînes de montage. Traditionnellement, les connecteurs RJ45 à magnétisme intégré sont positionnés manuellement et soudés à la vague afin de garantir la solidité et la fiabilité du raccordement soudé traversant du circuit imprimé.
« La transition vers des jacks magnétiques à insertion automatique ne doit pas compromettre la qualité des soudures traversantes et doit offrir au client des tarifs concurrentiels, » explique Patrick Tunn, chef de produit monde chez Molex. « Le connecteur RJ45 mono-port MXMag Gigabit est spécialement conçu pour les processus d’assemblage automatisé par soudure à refusion, procurant ainsi une solution alternative personnalisée de jack RJ45 magnétique aux équipementiers qui cherchent à réduire les coûts de montage des composants tout en évitant un onéreux redesign du circuit imprimé. »
Capable de fournir des débits de transmission de 10, 100, ou 1000 Mbits, ce jack magnétique est proposé avec diverses options d’affectation des broches, de circuits, de LED et de protection contre les interférences électromagnétiques (EMI), afin de répondre aux besoins de la majorité des produits magnétiques spécifiques à angle droit. Convenant à la fois aux températures de fonctionnement commerciales de 0 à +70 ˚C et industrielles de -40 °C à +85 ˚C, ses utilisations peuvent être variées, allant des décodeurs et des terminaux de point de vente, aux caméras de sécurité et aux instruments de vision. Ses applications types couvrent les secteurs de l’industrie, des infrastructures, du commerce, des télécommunications et de la mise en réseau.
Les autres fonctionnalités notables de ce connecteur RJ45 sont sa taille compacte, avec une profondeur de 21,56 mm à peine, et sa conception robuste assurant un grand nombre de cycles d’accouplement.
« Développé en ayant à l’esprit les caractéristiques de performance mécaniques, électriques et environnementales les plus élevées, ce jack magnétique a été testé pour résister à 2500 cycles d’accouplement, ce qui représente plus de trois fois le nombre de cycles supportés par les produits comparables actuellement proposés sur le marché, destinés aux environnements soumis à de fortes vibrations et aux applications stratégiques, » ajoute Patrick Tunn.
Plusieurs options de conditionnement sont proposées pour soutenir les équipementiers lors de leur transition vers des processus d’assemblage automatisé, soit sur bande bobinée pour l’insertion automatique, soit en plateau pour un montage standard.
