Diodes Incorporated lance des contrôleurs USB Type C Power Delivery 28 V double rôle pour appareils portables sur batterie
Cette publication existe aussi en Français
Une gestion avancée de l’alimentation pour les dispositifs USB‑C haute puissance

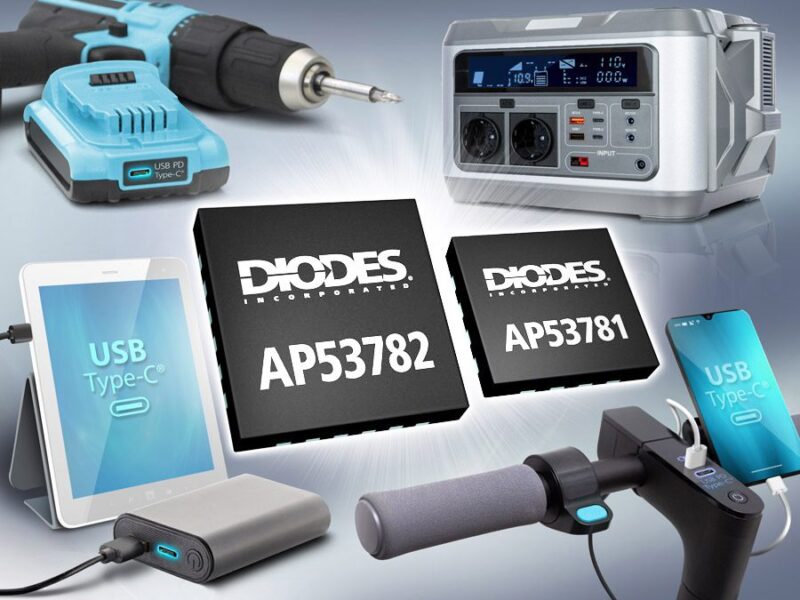

Diodes Incorporated annonce l’introduction des AP53781 et AP53782, des contrôleurs USB Type‑C Power Delivery (PD) 28 V à double rôle (DRP), conçus pour gérer les demandes et la fourniture de puissance continue dans les appareils portables alimentés par batterie.
Compatibles avec la dernière norme USB PD 3.1 Extended Power Range (EPR), ces contrôleurs peuvent délivrer jusqu’à 140 W, aussi bien pour la recharge que pour la fourniture d’énergie depuis la batterie interne. Ils s’adressent aux équipements USB‑C tels que :
- power banks,
- outils électroportatifs,
- vélos électriques,
- écrans portables,
réduisant ainsi la nécessité de multiplier adaptateurs et câbles.
Négociation automatique et protection renforcée
Les AP53781 et AP53782 intègrent des configurations firmware avancées permettant de négocier automatiquement avec :
- un chargeur PD 3.1 en mode récepteur (sink),
- un équipement USB‑C en mode source.
Ils prennent en charge le mode batterie déchargée (dead battery mode), dans lequel le contrôleur fonctionne comme récepteur jusqu’à la connexion d’une source externe. Les broches CC tolérantes jusqu’à 34 V offrent une protection robuste contre les courts‑circuits accidentels vers la ligne VBUS haute tension.
AP53781 : simplicité sans microcontrôleur
Le AP53781 intègre un menu PDO/RDO préchargé, facilitant la sélection des rôles source ou récepteur :
- 8 profils PDO en mode source,
- 8 niveaux de tension et 8 niveaux de courant en mode récepteur.
Ces profils sont configurés à l’aide de résistances externes, éliminant le besoin d’un microcontrôleur externe et réduisant les coûts ainsi que la complexité de conception.
AP53782 : flexibilité via interface I²C
Le AP53782 s’adresse aux conceptions plus sophistiquées grâce à une interface I²C. Il communique avec un MCU hôte afin de :
- déterminer dynamiquement des profils de puissance plus flexibles,
- implémenter des fonctions avancées de gestion intelligente de l’alimentation.
Boîtiers compacts et plage de température étendue
- AP53781 : boîtier W‑QFN3030‑16 (3 × 3 mm)
- AP53782 : boîtier W‑QFN4040‑24 (4 × 4 mm)
Les deux composants fonctionnent sur une plage de température jonction de ‑40 °C à +125 °C, répondant aux exigences des environnements industriels et grand public exigeants.
La montée en puissance de l’USB‑C PD 3.1 transforme les appareils portables en véritables hubs énergétiques. Des contrôleurs double rôle capables de gérer jusqu’à 140 W simplifient les architectures, réduisent les coûts et ouvrent la voie à des produits plus polyvalents et plus compacts.
