Nouvelle version du logiciel de visualisation des données de diagnostic OBD-2
Cette publication existe aussi en Français
Disponible gratuitement et développé sur la base de l’API PCAN-OBD-2 utilisable librement, l’outil Windows PCAN-OBD-2 Viewer de PEAK-System a été publié dans une version révisée 1.2. Il offre un moyen facile de développer ses propres applications basées sur la norme de communication OBD-2. Cet outil et l’API peuvent être utilisés avec toutes les interfaces PC-CAN de PEAK-System.
OBD-2 signifie « diagnostics embarqués ». Il s’agit d’une norme qui spécifie le type de connecteur de diagnostic et son brochage, les protocoles de signalisation électrique disponibles, le format des messages, une liste candidate de paramètres du véhicule à surveiller et des informations sur la manière de coder les données pour les paramètres. Le protocole de communication OBD est défini dans les spécifications SAE J1979 et ISO 15031-5, l’implémentation spécifique pour le bus CAN dans ISO 15765-4. Il s’agit d’un protocole orienté client-serveur.

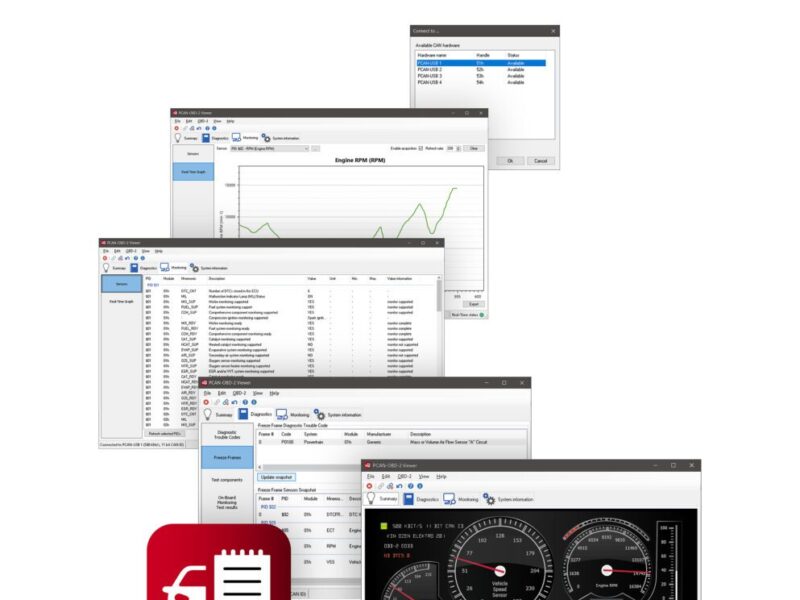

Le PCAN-OBD-2 Viewer prend en charge tous les services OBD-2 qui sont transmis via CAN. Un cockpit virtuel affiche les données sous forme graphique dans des instruments analogiques et numériques. En option, les paramètres individuels peuvent également être affichés sous forme de graphiques, avec la possibilité d’exporter des graphiques et des ensembles de données. En outre, les codes d’erreur de diagnostic (DTC) et les résultats de test disponibles sont affichés.
