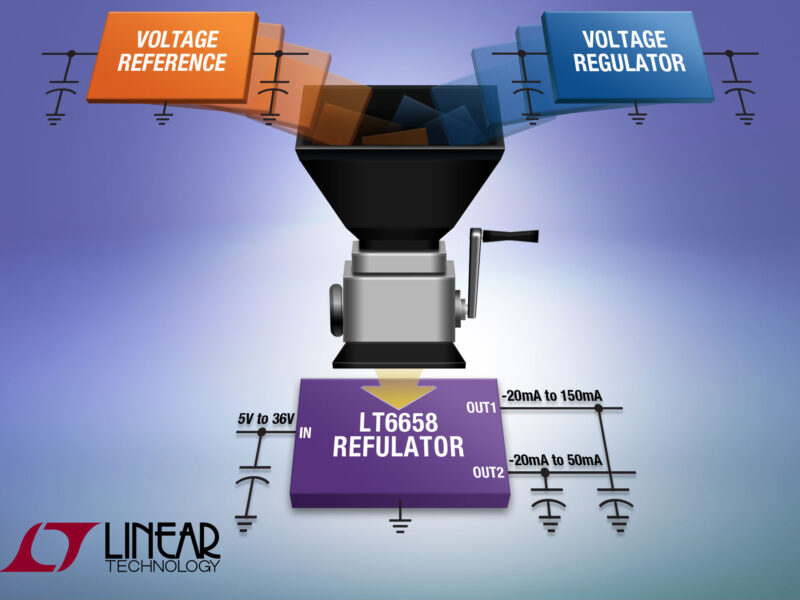

Référence de tension de précision à deux sorties fournissant jusqu’à 200 mA
Cette publication existe aussi en Français
Ces deux sorties présentent une précision initiale de 0,05%, une dérive en température de 10ppm/°C et un niveau de bruit aux basses fréquences de seulement 1,5ppm. Elles peuvent fournir jusqu’à 50 mA et 150 mA respectivement, et absorber jusqu’à 20 mA. La régulation au niveau de la charge est de seulement 0,1 ppm/mA pour un courant de charge pouvant atteindre 150 mA. Les sorties à tampon peuvent être mises en parallèle pour obtenir un courant plus élevé.
Ce circuit est approprié au contrôle de l’entrée de référence d’un CAN ou CNA de grande résolution en utilisant une sortie, alors qu’il alimente simultanément d’autres composants en utilisant la deuxième sortie.
Les deux sorties se suivent l’une l’autre en fonction de la température et de la charge, ce qui leur permet de répondre à des applications nécessitant des lignes d’alimentations ratiométriques. En outre, elles réalisent une excellente réjection de la tension d’alimentation et sont stables, avec un condensateur d’une valeur pouvant atteindre 50 µF, sur toute la gamme de fonctionnement spécifiée. Avec cette possibilité en sortie, ce composant peut servir, à la fois, en tant que référence de tension et régulateur combinés. De même, il peut être utilisé en générateur de référence de tension avec une masse virtuelle, ou en tant que deux références de suivi appariées.
« Les demandes croissantes des clients en références de tension de précision avec contrôle de régulateur nous ont inspirés pour créer ces références de tension à tampons perfectionnés, » déclare Brendan Whelan, responsable de la conception de Linear Technology. « L’aboutissement en est le régulateur innovant LT6658. »
Cette référence de tension n’est actuellement existante qu’en version 2,5 V, mais des versions 1,2 V, 1,8 V, 3 V, 3,3 V et 5 V seront proposées dans le courant du premier semestre de 2017.
