Toshiba renforce la protection des systèmes 48 V avec de nouvelles diodes Zener jusqu’à 75 V
Cette publication existe aussi en Français
Une extension stratégique de la gamme CUZ pour les architectures modernes
Toshiba Electronics Europe GmbH annonce l’extension de sa gamme de diodes Zener de protection CUZ avec l’introduction de quatre nouvelles références : CUZ56V, CUZ62V, CUZ68V et CUZ75V.
Ces composants, offrant des tensions Zener nominales allant de 56 V à 75 V, sont spécifiquement conçus pour les systèmes d’alimentation 48 V et au‑delà, de plus en plus répandus dans les centres de données, les équipements réseau et les applications industrielles.
Protection robuste contre surtensions et ESD
Les nouvelles diodes Zener de la série CUZ assurent une protection efficace contre :
- les surtensions de commutation à impulsion longue,
- les surtensions induites par la foudre,
- les impulsions proches du courant continu,
- tout en conservant une protection contre les décharges électrostatiques (ESD).
Elles complètent ainsi les diodes TVS de Toshiba, spécialisées dans l’ESD, en apportant une protection renforcée contre les surtensions de puissance.
Caractéristiques électriques adaptées aux environnements exigeants
Les quatre nouvelles diodes partagent des performances clés :
- Dissipation de puissance maximale (PD) : 600 mW
- Courant d’impulsion de crête (IPP) : 5 A (IEC 61000‑4‑5, 8/20 µs)
- Plages de tension Zener mesurées (Iz = 2 mA) :
- CUZ56V : 52 V à 60 V
- CUZ75V : 70 V à 79 V
Les tensions ESD atteignent :
- jusqu’à ±23 kV en contact,
- 5 kV en air.
La résistance dynamique (RDYN) typique se situe entre 3,1 Ω et 4,0 Ω, tandis que la tension de limitation (VC) est comprise entre 112 V et 120 V, garantissant une limitation efficace des surtensions.

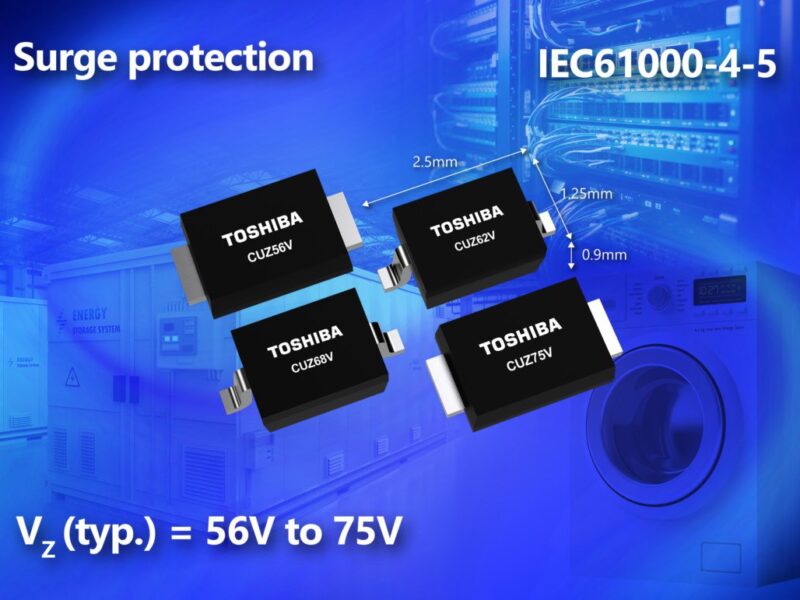

Boîtier compact et compatibilité industrielle
Les diodes sont proposées dans le boîtier SOD‑323 (USC), doté de broches en aile de mouette facilitant le placement et l’inspection optique automatique (AOI).
Avec des dimensions réduites (environ 2,5 × 1,25 × 0,9 mm), elles permettent :
- un gain de place sur les PCB,
- une compatibilité totale avec les chaînes de montage SOD‑323 existantes.
Toshiba confirme ainsi sa volonté de continuer à élargir son portefeuille de solutions de protection afin d’améliorer la fiabilité des équipements électroniques dans des environnements de plus en plus contraignants.
La montée en puissance des architectures 48 V impose des solutions de protection capables de gérer des surtensions élevées sans compromettre la fiabilité. Ces nouvelles diodes Zener permettent de sécuriser les équipements critiques tout en optimisant l’encombrement et la conformité aux normes industrielles.
